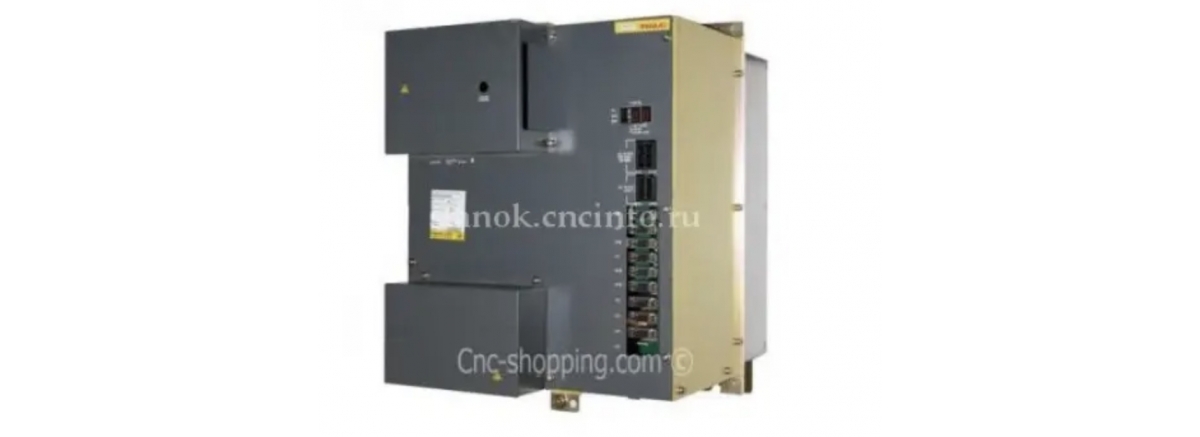

FANUC A06B-6104-H275#H520: высоковольтный шпиндельный модуль SPM-75 HV для тяжелого машиностроения
Модуль управления шпинделем FANUC SPM-75 HV с полным артикулом A06B-6104-H275#H520 представляет собой высокопроизводительное устройство, входящее в линейку сервоприводов FANUC серии AC SERVO MOTOR SERIE S . Данный модуль относится к категории высоковольтных (High Voltage) моделей с индексом HV и предназначен для управления мощными шпиндельными двигателями в промышленных станках с числовым программным управлением. Устройство рассчитано на работу в жестких условиях непрерывной эксплуатации, обеспечивая точное вращение шпинделя при выполнении операций точения, фрезерования и сверления.
Как представитель серии SPM-75, данный модуль способен обеспечивать выходную мощность до 75 кВт в режиме длительной нагрузки с соответствующим током до 75 А . Буква HV в обозначении указывает на питание от высоковольтной шины постоянного тока напряжением 600 В (в отличие от низковольтных версий на 300 В), что позволяет использовать модуль в тяжелых токарных и фрезерных обрабатывающих центрах с большими моментами резания . Конструктивно модуль выполнен в стандартном для FANUC форм-факторе, позволяющем компоновать его в стойке ЧПУ совместно с блоками питания PSMR и сервоусилителями других осей. Спецификация #H520 в артикуле обозначает дополнительные опции и заводские настройки, адаптированные под конкретные применения.
**Принцип работы и интерфейсы**
SPM-75 HV работает в паре с блоком питания (PSMR), который преобразует сетевое трехфазное напряжение в постоянное 600 В для питания шины модуля . Внутренняя схема модуля на базе IGBT-транзисторов преобразует постоянное напряжение в регулируемое трехфазное переменное для управления высокоскоростным шпиндельным двигателем с обратной связью от встроенного энкодера . Модуль поддерживает высокоточное векторное управление, позволяющее поддерживать постоянный крутящий момент во всем диапазоне оборотов, а также функцию ориентации шпинделя для автоматической смены инструмента . Цифровой интерфейс связи с контроллером обеспечивает минимальные задержки при отработке управляющих команд.
Модули серии SPM-75 HV, включая модель A06B-6104-H275#H520, широко применяются в тяжелых токарных станках, карусельных обрабатывающих центрах и специальном оборудовании для металлургии и энергомашиностроения . Благодаря высокой надежности и ремонтопригодности, эти блоки пользуются спросом на вторичном рынке, где доступны как в состоянии б/у после тестирования, так и в восстановленном виде с заменой силовых элементов и конденсаторов . При эксплуатации требуется обеспечение эффективного охлаждения (принудительного или естественного) и соблюдение правил техники безопасности, поскольку модуль работает с опасными для жизни напряжениями .
